Los sistemas de vacío desempeñan un papel importante en diversos procesos industriales y se utilizan en operaciones que requieren la reducción y el control de la presión para llevar a cabo diferentes etapas de producción.
Sin embargo, cada aplicación presenta condiciones específicas. El nivel de vacío requerido, el caudal que debe aspirarse, las características de los gases o vapores presentes en el proceso y las condiciones de operación influyen directamente en la definición de la configuración más adecuada.
Por este motivo, un sistema de vacío debe analizarse teniendo en cuenta las necesidades de cada proceso. OMEL desarrolla sistemas de vacío para aplicaciones específicas, utilizando su experiencia en bombas de vacío de anillo líquido e ingeniería de aplicaciones para diseñar y fabricar diferentes configuraciones de acuerdo con los requisitos de cada operación. OMEL es una empresa 100 % brasileña, certificada según la norma ISO 9001, y cumple con las normas y requisitos aplicables al suministro de estos sistemas, incluidas las especificaciones de Petrobras y de los sectores de energía e ingeniería. La empresa diseña y fabrica sistemas de vacío en Brasil, con equipos en operación en diversos países, incluidos los Estados Unidos.
¿Qué es un sistema de vacío?
Un sistema de vacío puede definirse como un conjunto de equipos utilizado para generar y mantener el vacío en un determinado proceso industrial.
Esto significa que la solución no se limita necesariamente al uso de una única bomba de vacío. Dependiendo de las condiciones de la aplicación, diferentes equipos pueden trabajar de forma integrada para alcanzar las condiciones requeridas por el proceso.
Entre los componentes presentes en las configuraciones ofrecidas por OMEL se encuentran las bombas de vacío de anillo líquido, bombas de vacío tipo Roots, eyectores, condensadores, separadores, intercambiadores de calor, bombas centrífugas, tuberías e instrumentación.
¿Qué se debe considerar al seleccionar un sistema de vacío?
La definición de la configuración adecuada requiere un análisis de las condiciones reales de operación.
La elección entre las diferentes configuraciones de sistemas de vacío disponibles para una determinada aplicación debe considerar tanto los aspectos técnicos como los factores económicos involucrados en el proyecto.
Entre los principales factores se encuentran la presión de succión que debe alcanzarse o mantenerse en el proceso y el caudal que debe aspirarse. Sin embargo, estos no son los únicos parámetros que deben tenerse en cuenta.
Dependiendo de la aplicación, también es necesario evaluar la capacidad del sistema para trabajar con materiales sólidos o líquidos que puedan ser aspirados eventualmente, gases con características específicas, alteraciones provocadas por entradas repentinas de aire, variaciones en la presión de descarga y condiciones de instalación en ambientes agresivos o áreas clasificadas.
Estos factores ayudan a determinar no solo la tecnología utilizada para la generación de vacío, sino también los equipos auxiliares necesarios para el funcionamiento del conjunto.
Principales configuraciones de sistemas de vacío OMEL
Las necesidades de generación de vacío pueden dar lugar a diferentes configuraciones de equipos. Entre las configuraciones presentadas por OMEL se encuentran tres posibilidades principales.

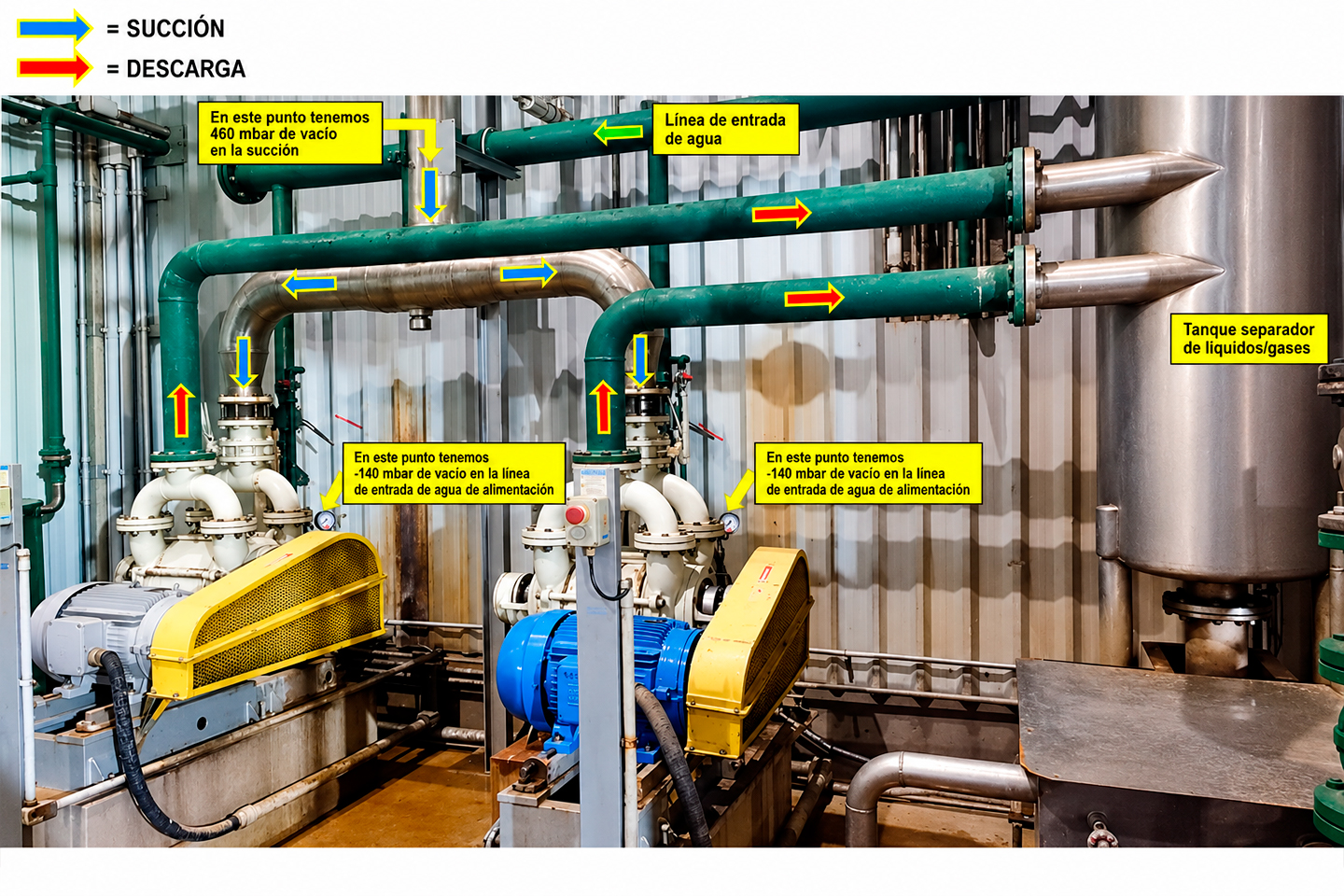

Sistema con bomba de vacío de anillo líquido y bomba centrífuga
Una de las configuraciones utiliza bombas de vacío de anillo líquido asociadas a equipos auxiliares, como intercambiadores de calor, separadores para el líquido de sellado, bombas centrífugas para extracción, tuberías e instrumentación.
La combinación de estos componentes permite configurar el sistema de acuerdo con las condiciones requeridas por el proceso.
Sistema con bomba de vacío de anillo líquido y eyectores
Otra posibilidad es combinar la bomba de vacío de anillo líquido con eyectores de vapor o atmosféricos.
En esta configuración, el sistema también puede incluir condensadores, separadores para recirculación, intercambiadores de calor, bombas centrífugas, tuberías e instrumentación.
Como ejemplo, el material técnico presenta una configuración destinada a mantener una presión absoluta del orden de 10 mmHg en un reactor químico.

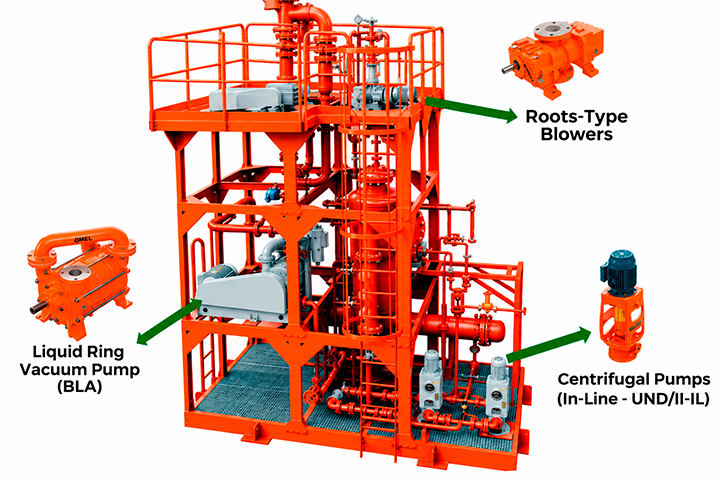

Sistema con bombas de vacío de anillo líquido, bombas centrífugas y bomba tipo Roots
Una tercera configuración combina bombas de vacío de anillo líquido, bombas centrífugas y bombas de vacío tipo Roots.
La configuración también puede incluir separadores para recirculación, intercambiadores de calor, tuberías e instrumentación.
La utilización de diferentes tecnologías en un mismo sistema permite desarrollar configuraciones específicas de acuerdo con los requisitos de generación de vacío de cada aplicación.
Sistemas de vacío OMEL en diferentes aplicaciones industriales
Las configuraciones de los sistemas pueden variar significativamente según el proceso industrial. El propio historial de aplicaciones presentado por OMEL demuestra cómo pueden utilizarse diferentes configuraciones de acuerdo con las características específicas de cada operación.
Filtración de productos enzimáticos
Una de las aplicaciones presentadas utiliza el sistema de vacío en un filtro rotativo para productos enzimáticos después de un proceso CIP, que incluye limpieza con ácido nítrico, soda cáustica y agua.
En esta aplicación, el sistema está asociado al proceso de filtración, utilizando bombas de vacío OMEL.
Extracción y destilación de ácido cítrico
Otra aplicación está relacionada con los procesos de extracción y destilación de ácido cítrico.
El material presenta una configuración tipo “Booster”, utilizando un soplador que opera en vacío, un eyector y una bomba de vacío para alcanzar el nivel de vacío requerido por el proceso.
Este ejemplo demuestra cómo diferentes tecnologías pueden trabajar de manera integrada dentro de un mismo sistema.
Fabricación de vidrio
Los sistemas de vacío también se utilizan en la industria del vidrio.
En el ejemplo presentado por OMEL, las bombas de vacío de anillo líquido operan en los moldes utilizados para la fabricación de botellas y vasos, realizando la aspiración de aire saturado.
Ingeniería aplicada al desarrollo de los sistemas de vacío OMEL
Las diferentes configuraciones, como se mencionó anteriormente, demuestran que la definición de un sistema de vacío no debe considerar únicamente un equipo de forma aislada.
El análisis incluye las condiciones del proceso y la interacción entre los diferentes componentes necesarios para alcanzar y mantener el nivel de vacío requerido por la aplicación.
OMEL diseña y fabrica sistemas de vacío para aplicaciones específicas, utilizando su experiencia en bombas de vacío de anillo líquido y en ingeniería aplicada a sistemas industriales.
Consideraciones para la selección y el dimensionamiento
Las configuraciones presentadas en este artículo representan diferentes posibilidades. La definición y el dimensionamiento del sistema adecuado dependen de las características del proceso y de las condiciones reales de operación. Por este motivo, cada aplicación debe analizarse individualmente antes de especificar los equipos.
Conclusión
Un sistema de vacío puede implicar mucho más que la selección de una bomba. Dependiendo de la aplicación, diferentes tecnologías y equipos auxiliares deben trabajar de forma integrada para alcanzar las condiciones requeridas por el proceso.
Con 74 años de experiencia en el mercado industrial, OMEL combina ingeniería y fabricación para desarrollar equipos y sistemas de vacío de acuerdo con las necesidades de diferentes procesos industriales.
