Os sistemas de vácuo desempenham um papel importante em diversos processos industriais, sendo utilizados em operações que exigem a redução e o controle da pressão para viabilizar diferentes etapas de produção.
Cada aplicação, porém, apresenta condições específicas. O nível de vácuo necessário, a vazão a ser aspirada, as características dos gases ou vapores presentes no processo e as condições de operação influenciam diretamente na definição da configuração mais adequada.
Por esse motivo, um sistema de vácuo deve ser analisado considerando as necessidades de cada processo. A OMEL desenvolve sistemas de vácuo para aplicações específicas, utilizando sua experiência em bombas de vácuo de anel líquido e engenharia de aplicação para projetar e fabricar diferentes configurações de acordo com os requisitos de cada operação. A OMEL é uma empresa 100% brasileira e certificada pela ISO 9001, e atende às normas e aos requisitos aplicáveis ao fornecimento desses sistemas, incluindo especificações da Petrobras e dos setores de energia e engenharia. A empresa projeta e fabrica sistemas de vácuo no Brasil, com equipamentos em operação em diversos países, incluindo os Estados Unidos.
O que é um sistema de vácuo?
Um sistema de vácuo pode ser definido como um arranjo de equipamentos utilizado para geração e manutenção de vácuo em determinado processo industrial.
Isso significa que a solução não se limita necessariamente à utilização de uma única bomba de vácuo. Dependendo das condições da aplicação, diferentes equipamentos podem trabalhar de forma integrada para alcançar as condições necessárias ao processo.
Entre os componentes presentes nos arranjos apresentados pela OMEL estão bombas de vácuo de anel líquido, bombas de vácuo tipo Roots, ejetores, condensadores, separadores, trocadores de calor, bombas centrífugas, tubulações e instrumentação.
O que deve ser considerado na seleção de um sistema de vácuo?
A definição da configuração adequada exige uma análise das condições reais de operação.
A escolha entre as diferentes configurações de sistemas de vácuo disponíveis para uma determinada aplicação deve considerar tanto os aspectos técnicos quanto os fatores econômicos envolvidos no projeto.
Entre os principais fatores estão a pressão de sucção que deve ser atingida ou mantida no processo e a vazão que precisa ser aspirada. Entretanto, esses não são os únicos parâmetros que devem ser considerados.
Dependendo da aplicação, também é necessário avaliar a capacidade do sistema para trabalhar com materiais sólidos ou líquidos eventualmente aspirados, gases de características específicas, alterações provocadas por entradas repentinas de ar, variações na pressão de descarga e condições de instalação em ambientes agressivos ou áreas classificadas.
Esses fatores ajudam a determinar não apenas a tecnologia utilizada para geração de vácuo, mas também os equipamentos auxiliares necessários para o funcionamento do conjunto.
Principais configurações de sistemas de vácuo OMEL
As necessidades de geração de vácuo podem resultar em diferentes arranjos de equipamentos. Entre as configurações apresentadas pela OMEL estão três possibilidades principais.

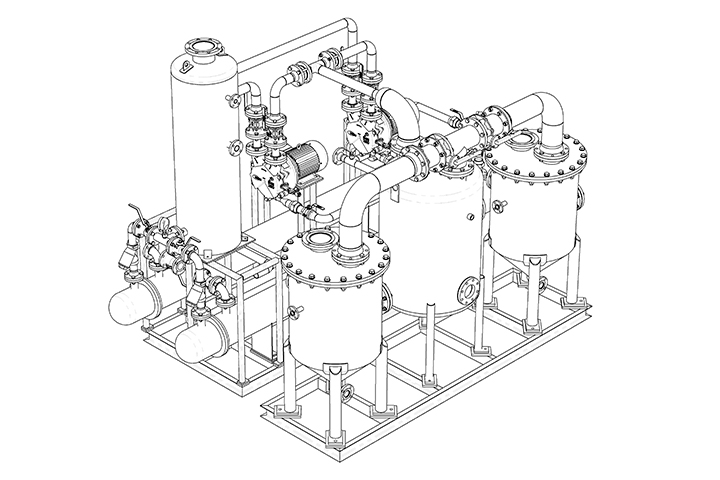

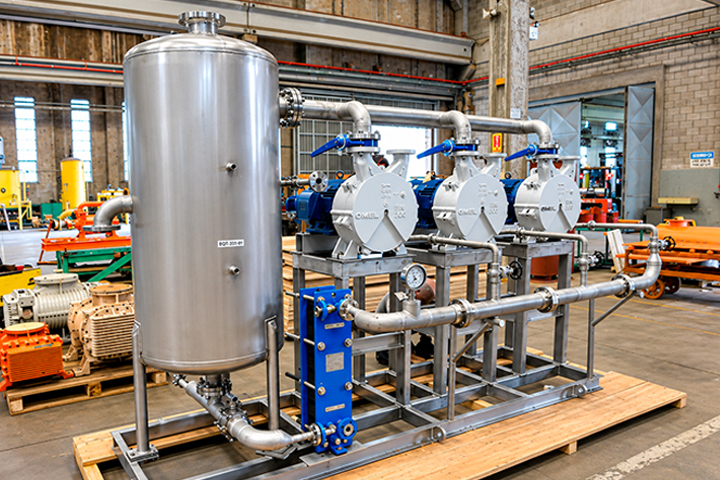

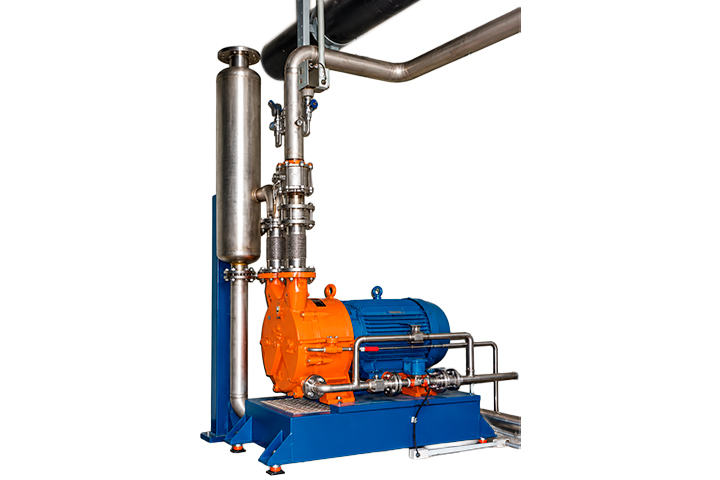

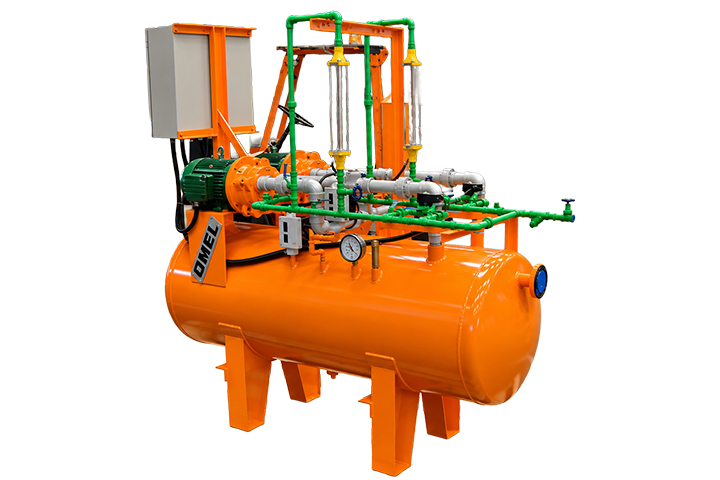

Sistema com bomba de vácuo de anel líquido e bomba centrífuga
Uma das configurações utiliza bombas de vácuo de anel líquido associadas a equipamentos auxiliares, como trocadores de calor, separadores para o líquido de selagem, bombas centrífugas para extração, tubulações e instrumentação.
A combinação desses componentes permite estruturar o sistema de acordo com as condições exigidas pelo processo.

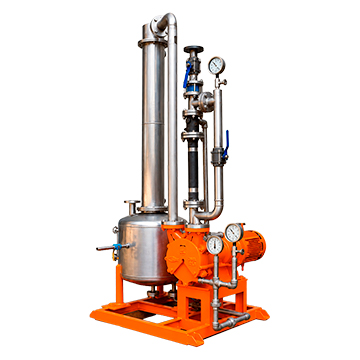

Sistema com bomba de vácuo de anel líquido e ejetores
Outra possibilidade é combinar a bomba de vácuo de anel líquido com ejetores a vapor ou atmosféricos.
Nesse arranjo também podem fazer parte do sistema condensadores, separadores para recirculação, trocadores de calor, bombas centrífugas, tubulações e instrumentação.
O material técnico apresenta, como exemplo, uma configuração destinada à manutenção de pressão absoluta da ordem de 10 mmHg em um reator químico.
hg em um reator químico.

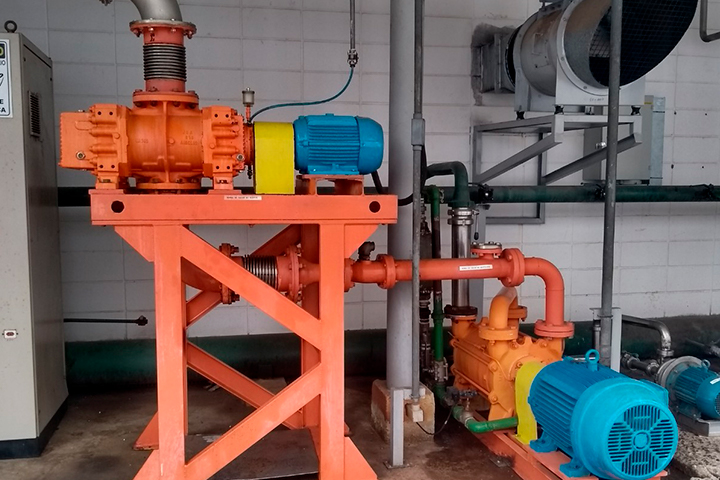

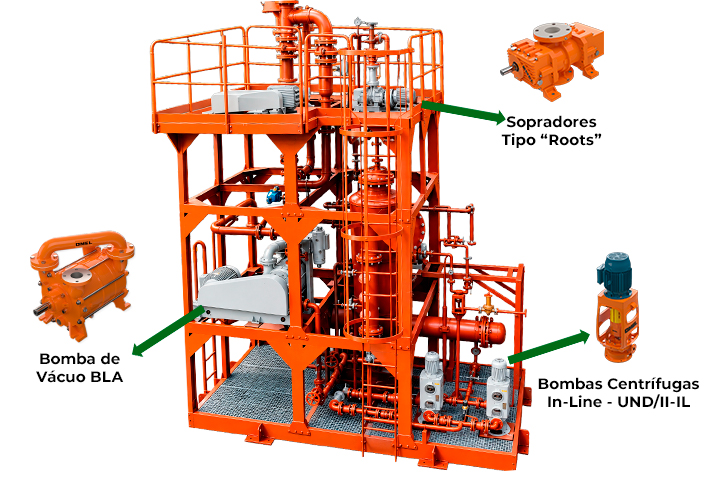

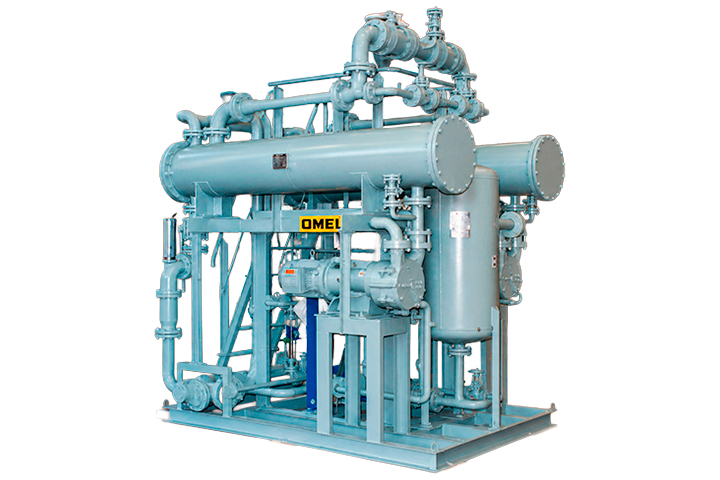

Sistema com bombas de vácuo de anel líquido, bombas centrífugas e bomba tipo Roots
Uma terceira configuração combina bombas de vácuo de anel líquido, bombas centrífugas e bombas de vácuo tipo Roots.
O arranjo pode incluir ainda separadores para recirculação, trocadores de calor, tubulações e instrumentação.
A utilização de diferentes tecnologias em um mesmo sistema permite desenvolver configurações específicas conforme os requisitos de geração de vácuo da aplicação.

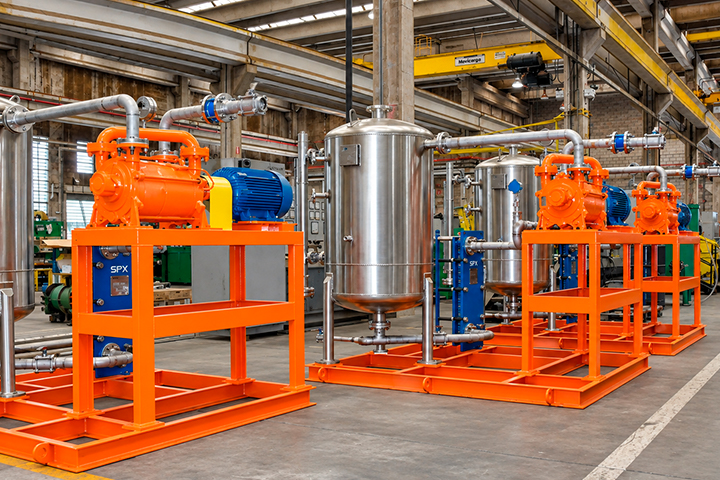

Sistemas de vácuo OMEL em diferentes aplicações industriais
As configurações dos sistemas podem variar significativamente de acordo com o processo industrial. O próprio histórico de aplicações apresentado pela OMEL demonstra como diferentes arranjos podem ser utilizados conforme as características de cada operação.
Filtração de produtos enzimáticos

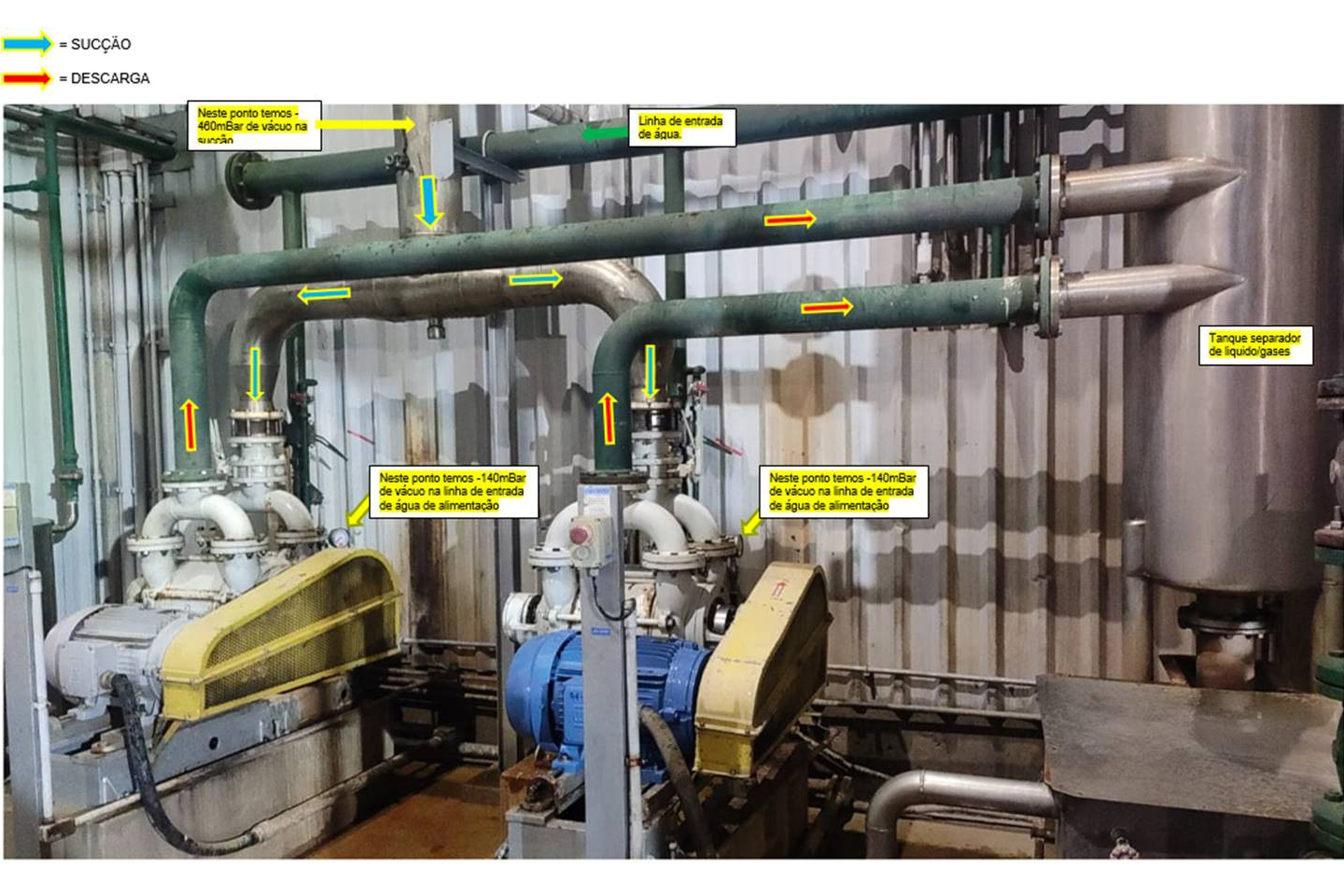

Uma das aplicações apresentadas utiliza o sistema de vácuo em filtro rotativo para produto enzimático após processo CIP, envolvendo limpeza com ácido nítrico, soda e água.
Nessa aplicação, o sistema está associado ao processo de filtração, utilizando bombas de vácuo OMEL.

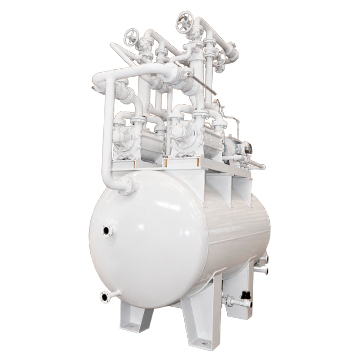

Extração e destilação de ácido cítrico
Outra aplicação está relacionada aos processos de extração e destilação de ácido cítrico.
O material apresenta uma configuração do tipo “Booster”, utilizando soprador operando em vácuo, ejetor e bomba de vácuo para atingir o nível de vácuo requerido pelo processo.
Esse exemplo demonstra como diferentes tecnologias podem trabalhar de maneira integrada dentro de um mesmo sistema.

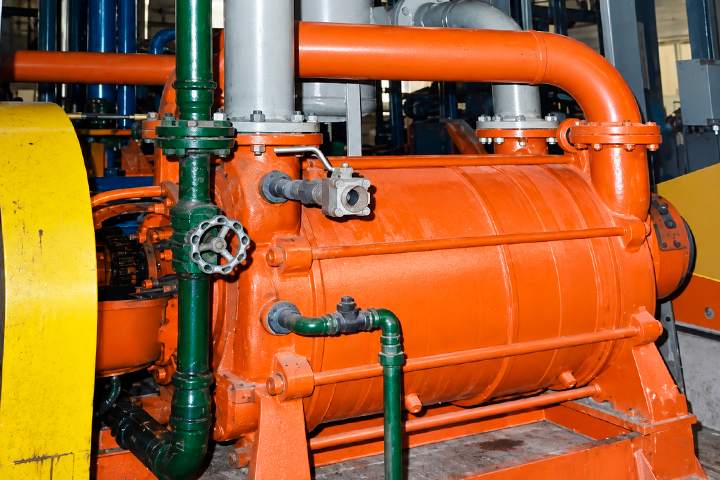

Fabricação de vidros
Os sistemas de vácuo também encontram aplicação na indústria de vidro.
No exemplo apresentado pela OMEL, as bombas de anel líquido atuam nos moldes utilizados na fabricação de garrafas e copos, realizando a aspiração de ar saturado.

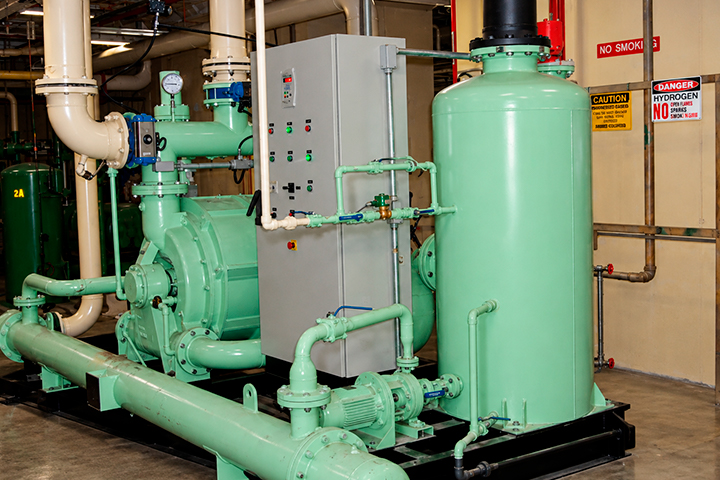

Engenharia aplicada ao desenvolvimento dos sistemas de vácuo OMEL
As diferentes configurações, como citado anteriormente, demonstram que a definição de um sistema de vácuo não deve considerar apenas um equipamento isoladamente.
A análise envolve as condições de processo e a interação entre os diferentes componentes necessários para atingir e manter o nível de vácuo requerido pela aplicação. A OMEL projeta e fabrica sistemas de vácuo para aplicações específicas, utilizando sua experiência em bombas de vácuo de anel líquido e em engenharia aplicada a sistemas industriais.
Cuidados na seleção e dimensionamento
Os arranjos apresentados neste artigo representam possibilidades de configuração. A definição e o dimensionamento do sistema adequado dependem das características do processo e das condições reais de operação. Por esse motivo, cada aplicação deve ser analisada individualmente antes da especificação dos equipamentos.
Conclusão
Um sistema de vácuo pode envolver muito mais do que a seleção de uma bomba. Dependendo da aplicação, diferentes tecnologias e equipamentos auxiliares precisam atuar de forma integrada para que as condições exigidas pelo processo sejam alcançadas.
Com 74 anos de experiência no mercado industrial, a OMEL reúne engenharia e fabricação para desenvolver equipamentos e sistemas de vácuo de acordo com as necessidades de diferentes processos industriais.
